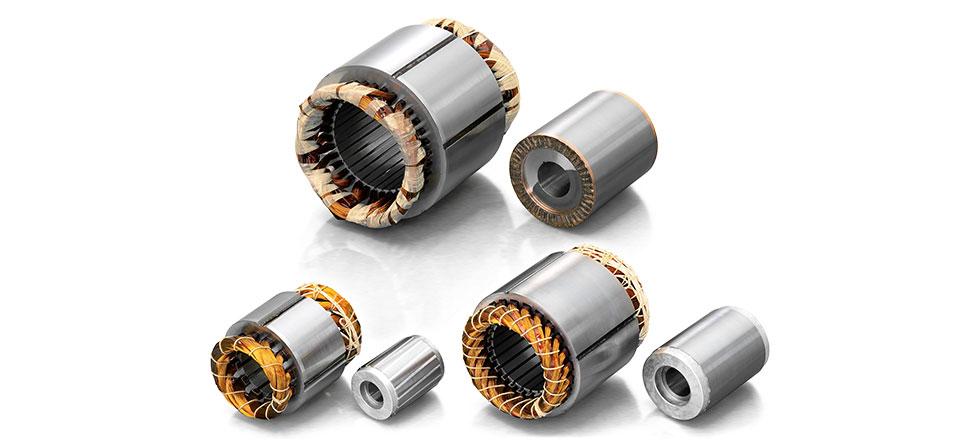

一般産業用ビルトインモータ

石田製作所のビルトインモータは、インフラを始めとする社会基盤（公共的、公益的な設備や施設）
の原動力として、世界中へ信頼のある高品質なモータを提供しています。

特徴
  1. 小ロット、最短納期を実現しています。
  2. 標準シリーズ以外の仕様にもお応え致します。
  3. 創業1937年、半世紀以上の実績と信頼があります。
  4. 純国産。全て日本国内で製造しております。
  5. 国際規格ISO9001品質マネジメントシステム認証取得
用途

産業用モータ
（電動アクチュエーター・ポンプ・送風機・チェーンブロック・ホイスト・工作機械・電動巻上機・撹拌機　等々）

標準品 BMシリーズ仕様

① 時間定格：連続定格（全閉外扇相当の冷却風がある場合）
② 極数：2極、4極
③ 回転数：3,600 rpm、1,800rpm
④ 定格電圧／周波数：200V／50 or 60Hz
⑤ 耐熱クラス:F種（155℃）
⑥ 寸法：下記外径寸法表に掲載
⑦ サーモスタッド付き

標準仕様 2極シリーズ

極数 2P
型式 BM25-2P BM40-2P BM75-2P BM150-2P BM220-2P BM-370-2P BM550-2P BM750-2P
定格出力 0.25kW 0.4KkW 0.75kW 1.5kW 2.2kW 3.7kW 5.5kW 7.5kW
D1 φ89.75 φ89.75 φ115.7 φ115.7 φ139.3 φ164.7 φ164.7 φ164.7
D2 φ50 φ50 φ57.15 φ57.15 φ73.03 φ80 φ80 φ80
D3 φ19.05 φ19.05 φ26.989 φ26.989 φ31.752 φ38.1 φ38.1 φ38.1
D4 φ49.4 φ49.4 φ56.441 φ56.441 φ72.291 φ78.9 φ78.9 φ78.9
L1 55 90 83 134 127 112 165 180
L2-1 35 35 45 45 50 60 60 60
L2-2 30 30 40 40 47 50 55 50
L3 55 90 77.8 128 127 112 165 180
L4 71 106 97.8 148 170 162 215 230
S1 φ81 φ81 φ104 φ104 φ127 φ156 φ156 φ156
S2 φ52 φ52 φ58.5 φ58.5 φ75 φ85 φ85 φ85

※1 上記寸法は、全閉外扇形相当の冷却効果があることを想定した寸法です。

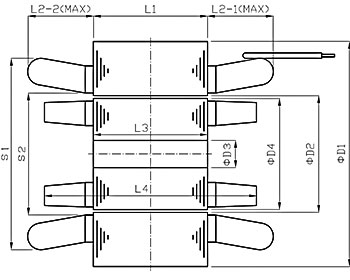

※2 詳細形状が必要な場合は、ご要望に応じ個別外形図を提供致します。

標準仕様 4極シリーズ

極数 4P
型式 BM12-4P BM20-4P BM40-4P BM75-4P BM150-4P BM220-4P BM370-4P BM550-4P
定格出力 0.12kW 0.2kW 0.4kW 0.75kW 1.5kW 2.2kW 3.7kW 5.5kW
D1 φ89.75 φ89.75 φ115.7 φ115.7 φ139.3 φ164.7 φ164.7 φ164.7
D2 φ50 φ50 φ66.68 φ66.68 φ85.73 φ100 φ100 φ100
D3 φ19.05 φ19.05 φ26.989 φ26.989 φ31.752 φ38.1 φ38.1 φ38.1
D4 φ49.4 φ49.4 φ65.966 φ65.966 φ84.991 φ99.4 φ99.4 φ99.4
L1 55 90 83 134 127 110 170 170
L2-1 35 38 45 45 50 60 60 60
L2-2 30 30 32 32 35 52 52 52
L3 55 90 77.8 128 127 110 170 170
L4 71 106 97.8 148 163 124 184 184
S1 φ81 φ81 φ110 φ110 φ130 φ156 φ156 φ156
S2 φ52 φ52 φ68 φ68 φ88 φ101 φ101 φ101

※1 上記寸法は、全閉外扇形相当の冷却効果があることを想定した寸法です。
※2 詳細形状が必要な場合は、ご要望に応じ個別外形図を提供致します。
